2.01.07 Цветовое выделение значений атрибутов («Раскраска»)

В SkyV ITAM доступны два способа цветового выделения значений атрибута:

• «Раскраска» — цвет берётся из поля color выбранного элемента справочника. Например, оценка «Отлично» выделяется зелёным, «Хорошо» — жёлтым, «Требует внимания» — красным. Настройка описана в разделах 1–5.
• «Доп.раскраска» — цвет задаётся правилами в настройках атрибута и зависит от значений выбранного связанного объекта. Например, связанный актив выделяется красным при количестве задач больше одного. Настройка описана в разделе 6.

Примеры и снимки экрана подготовлены в SkyV ITAM 2.30.0.0 для атрибутов типа «Элемент справочника». Отображение на форме и в таблице включается отдельно. Для настройки нужны права на изменение типов объектов, справочников и атрибутов.

1. Создайте динамический справочник

1. Откройте Справочники → Сервис справочников.
2. Выберите Типы динамических справочников и нажмите «+ Динамический справочник».
3. Укажите название, например «Оценки — пример раскраски», и код справочника, например docsratingcolor.
4. В поле «Тип справочника» выберите «Динамический справочник». Подтвердите выбор в появившемся окне и сохраните справочник.

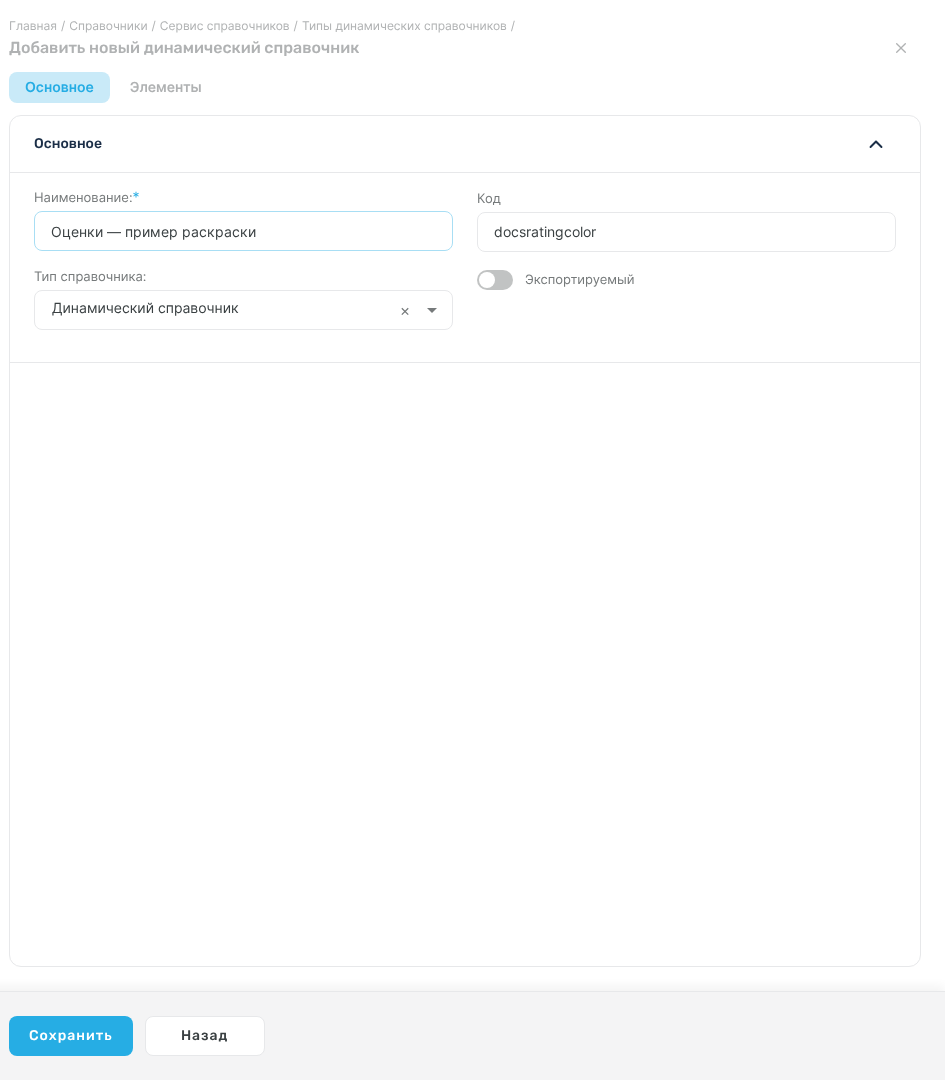

Рисунок 1 — Настройки справочника оценок.

После сохранения появится блок «Дин. поля». Если подходящий динамический справочник уже существует, откройте его и переходите к следующему шагу.

2. Добавьте поле для цвета

В блоке «Дин. поля» нажмите «+» и заполните параметры:

Параметр	Значение
Наименование	Цвет
Код атрибута	color
Тип атрибута	Цвет
Валидация	Введенная строка не является Color HEX
Видимый	Включено

Нажмите «Добавить атрибут».

Рисунок 2 — Поле справочника с кодом color и типом «Цвет».

Обратите внимание: color — это код дополнительного поля внутри справочника. Код самого справочника и код поля «Оценка» могут быть другими. Название «Цвет» само по себе не связывает поле с раскраской.

Пункт валидации «Введенная строка не является Color HEX» — название проверки в интерфейсе. Его выбор не означает, что при настройке возникла ошибка.

3. Заполните оценки и назначьте им цвета

В Сервисе справочников выберите созданный справочник. Нажмите «+ Создать», заполните наименование, код и поле «Цвет», затем сохраните элемент.

Цвет можно выбрать в палитре или указать HEX-код. В поле ввода палитры знак # уже показан отдельно: введите шесть символов кода.

Наименование	Код элемента	Цвет	HEX
Отлично	excellent	Зелёный	#2E7D32
Хорошо	good	Жёлтый	#F9A825
Требует внимания	attention	Красный	#C62828

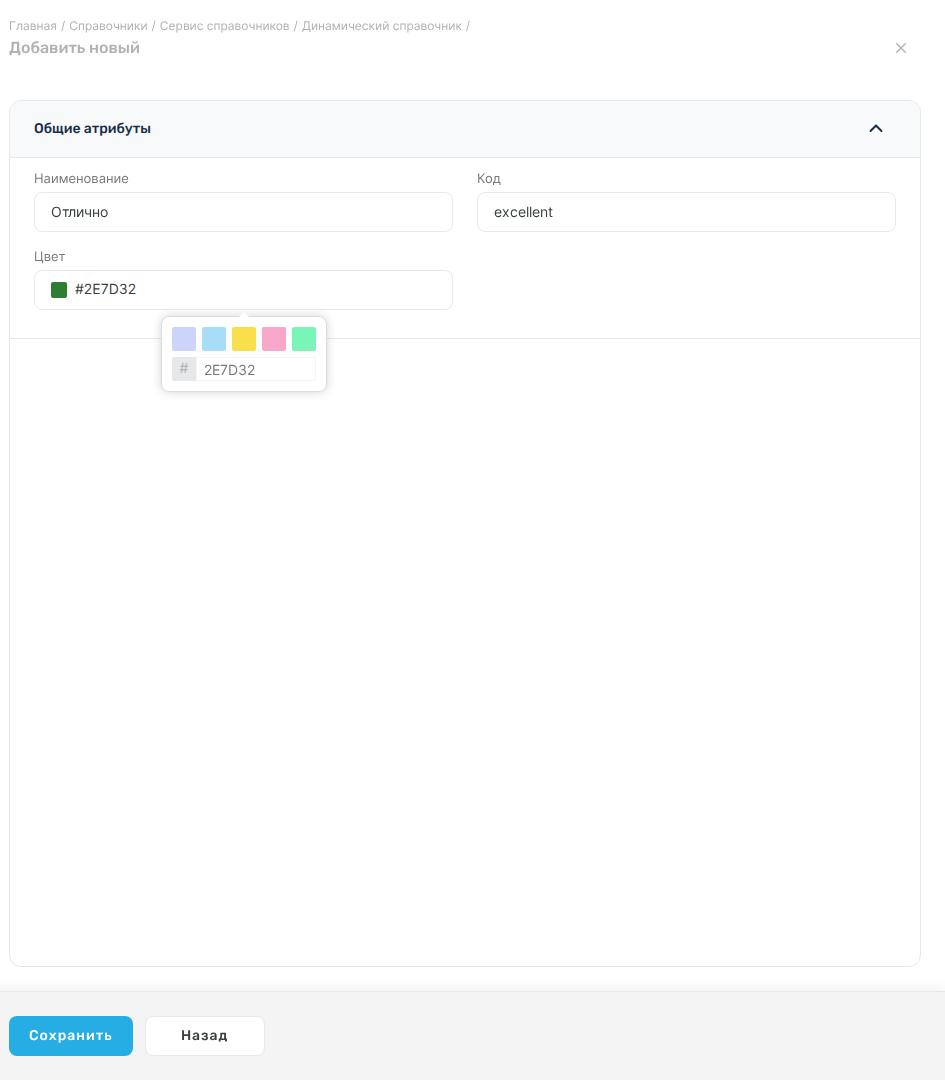

Рисунок 3 — Ввод цвета для отдельного элемента справочника.

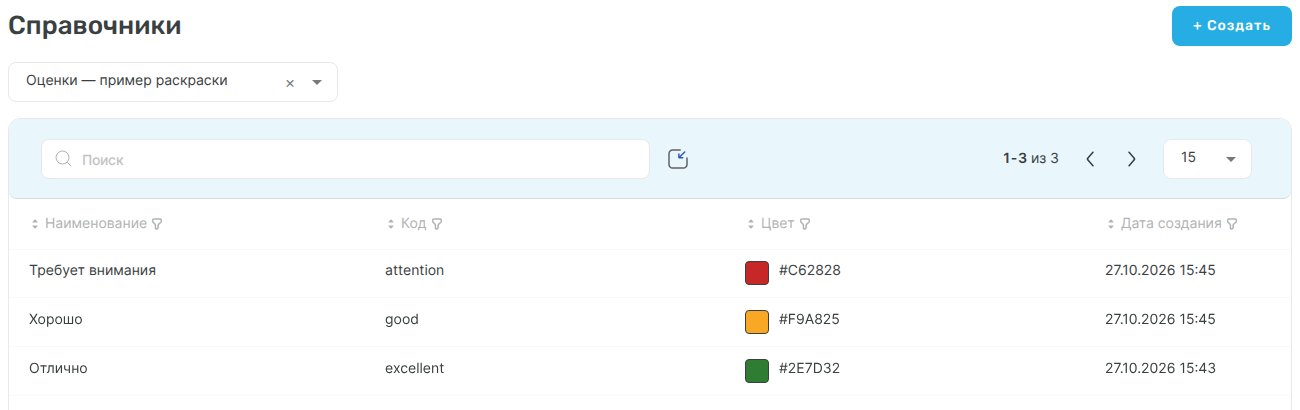

Рисунок 4 — Пример заполненного справочника.

4. Настройте поле «Оценка» у типа актива

1. Откройте Справочники → Сервис активов → Типы активов.
2. Откройте нужный тип актива. В примере используется отдельный тип «Оценка — учебный пример».
3. В блоке «Дин. поля» добавьте атрибут или откройте существующее поле «Оценка» для редактирования.
4. Укажите параметры из таблицы ниже и сохраните изменения.

Параметр	Значение в примере
Наименование	Оценка
Код атрибута	docsRating
Тип атрибута	Элемент справочника
Валидация	Должно быть выбрано не более одного значения из справочника
Выберите справочник	Оценки — пример раскраски
Группа атрибутов	Общие атрибуты актива
Способ визуализации в форме	Раскраска
Способ визуализации в таблице	Раскраска

Рисунок 5 — Выбор справочника и раскраски отдельно для формы и таблицы.

Чтобы цвет отображался в обоих местах, установите «Раскраска» в обоих полях визуализации. Настройка формы не заменяет настройку таблицы.

5. Проверьте форму и таблицу

Откройте актив нужного типа, выберите значение поля «Оценка» и сохраните актив. Для значения «Отлично» должно появиться зелёное оформление, для «Хорошо» — жёлтое, для «Требует внимания» — красное.

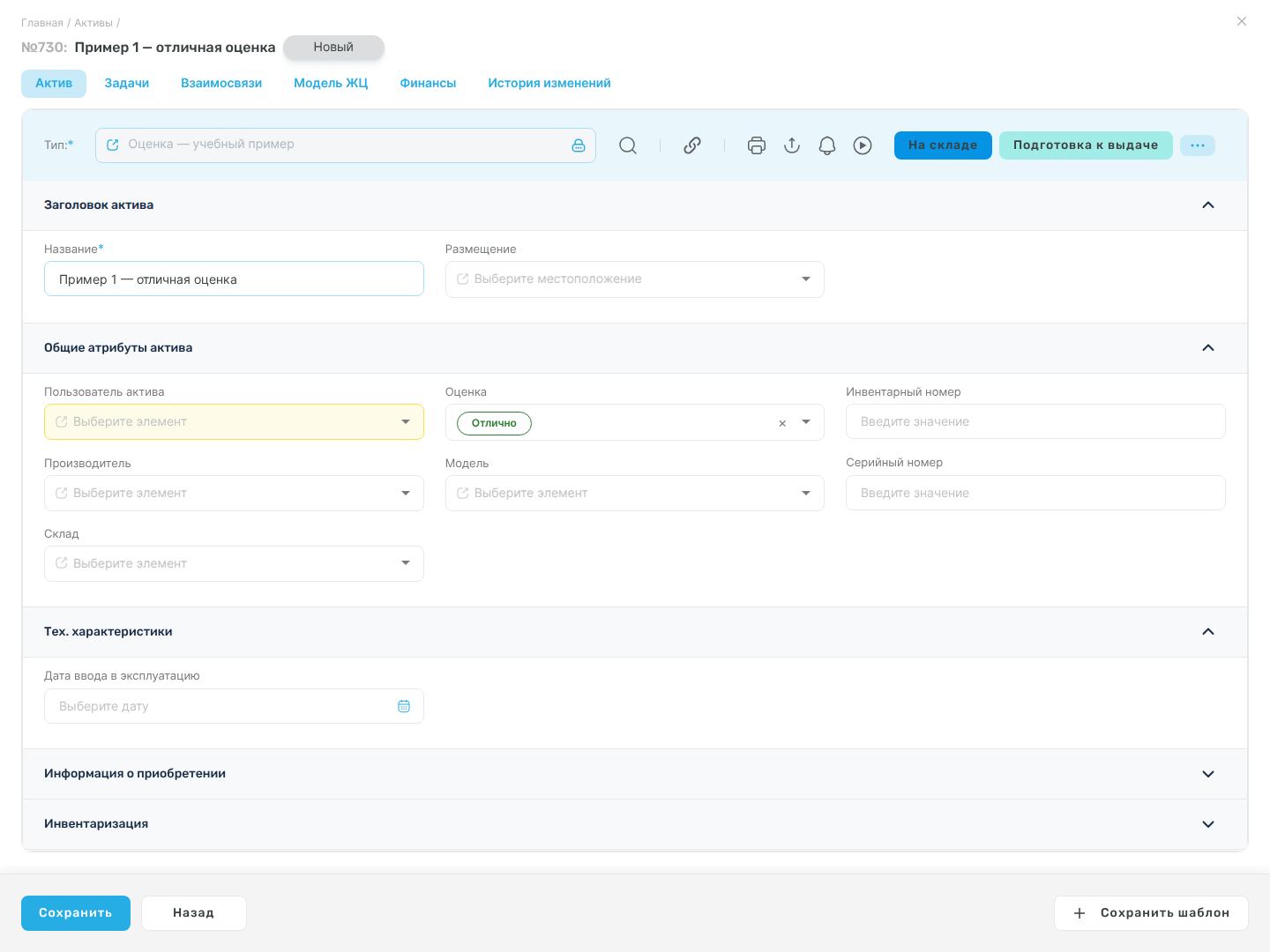

Рисунок 6 — Цветовое выделение выбранной оценки на форме.

В реестре «Активы» откройте «Настройки таблицы», включите столбец «Оценка» и сохраните настройки представления. Убедитесь, что фильтры представления включают нужный тип активов.

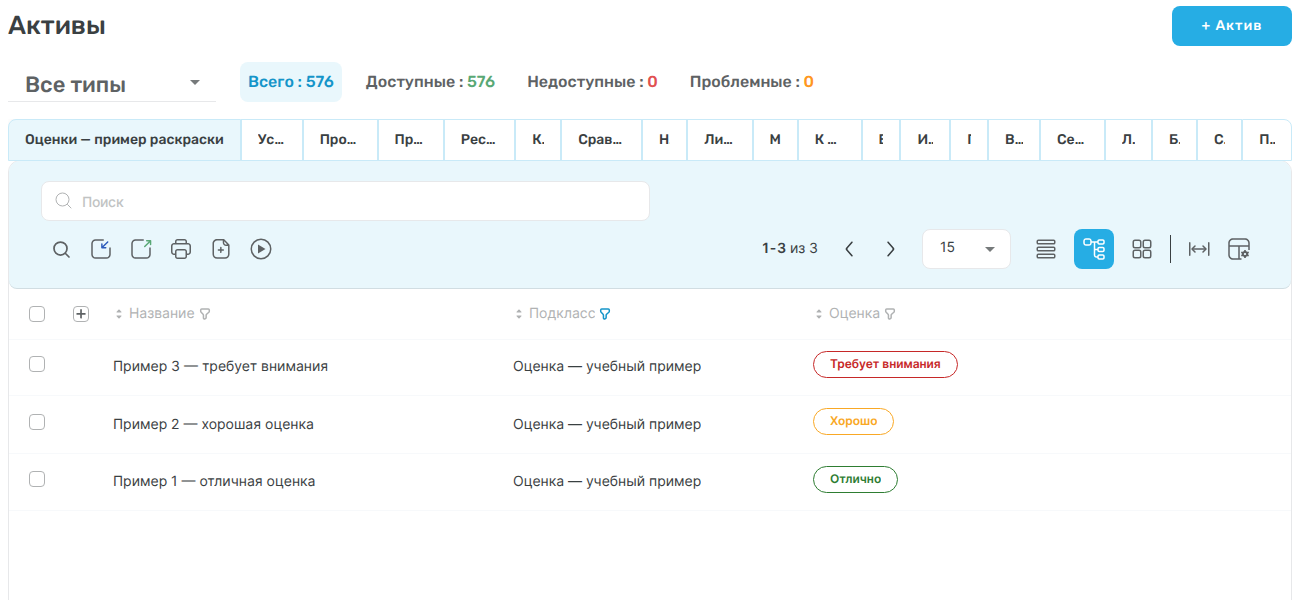

Рисунок 7 — Цветовое выделение оценок в табличном представлении.

6. «Доп.раскраска»: цвет по условию

Используйте «Доп.раскраску», когда цвет должен зависеть от значений атрибутов выбранного объекта. Например, поле «Оборудование» на форме задачи можно выделять красным, если у выбранного оборудования количество открытых задач больше одного. Цвет и условия задаются в настройках самого атрибута; дополнительное поле color для этого способа не требуется.

Условие проверяется по объекту, выбранному в поле. Если в поле «Оборудование» выбран актив, система проверяет атрибуты этого актива. Атрибут задачи, на форме которой размещено поле, не становится источником условия автоматически.

Ниже показан проверенный на демостенде пример: атрибут типа «Элемент справочника», ссылающийся на системный справочник «Актив». В интерфейсе версии 2.30.0.0 название способа записано как «Доп.раскраска».

6.1. Выберите способ визуализации

1. Откройте настройки типа объекта, на форме которого находится поле. Для актива путь: Справочники → Сервис активов → Типы активов → нужный тип.
2. В блоке «Дин. поля» нажмите значок редактирования у нужного атрибута. Для нового поля укажите наименование, код, тип «Элемент справочника», валидацию одиночного выбора, справочник «Актив» и группу атрибутов.
3. В поле «Способ визуализации в форме» выберите «Доп.раскраска». Появится блок «Раскраска по условию».
4. Если требуется цвет в табличном представлении, выберите «Доп.раскраска» также в поле «Способ визуализации в таблице».

Рисунок 8 — Настройки атрибута «Связанный актив — пример» и способы визуализации.

6.2. Добавьте условия и цвета

В блоке «Раскраска по условию» нажмите «Добавить условие» и заполните правило.

Поле	Что указать
Атрибут	Атрибут выбранного связанного объекта, значение которого нужно проверить.
Условие	Оператор сравнения, например «Равно» или «Больше». Набор операторов зависит от типа атрибута.
Значение	Значение для сравнения. Для проверки на заполненность отдельное значение не требуется.
Цвет	Цвет подсветки: выберите в палитре или укажите HEX-код.
Приоритет	Число, определяющее порядок проверки правил. Это поле внутри условия, отдельное от приоритета самого атрибута.

Для другого цвета снова нажмите «Добавить условие». Для каждого правила задайте собственные условие, цвет и приоритет. Затем нажмите «Сохранить» в окне атрибута и сохраните изменения типа объекта, если форма типа предлагает сохранение.

Блоки «Раскраска по условию» и «Настройки фильтрации» решают разные задачи. Первый задаёт цвет выбранного значения. Второй ограничивает список объектов, доступных для выбора. Условие только в обычной фильтрации не включает подсветку.

6.3. Пример с двумя цветами

Для наглядности на демостенде создано поле «Связанный актив — пример», ссылающееся на активы. Цвет определяется названием выбранного актива.

Атрибут	Условие	Значение	Цвет	Приоритет
Название	Равно	Пример 3 — требует внимания	Красный, #C62828	1
Название	Равно	Пример 1 — отличная оценка	Зелёный, #2E7D32	2

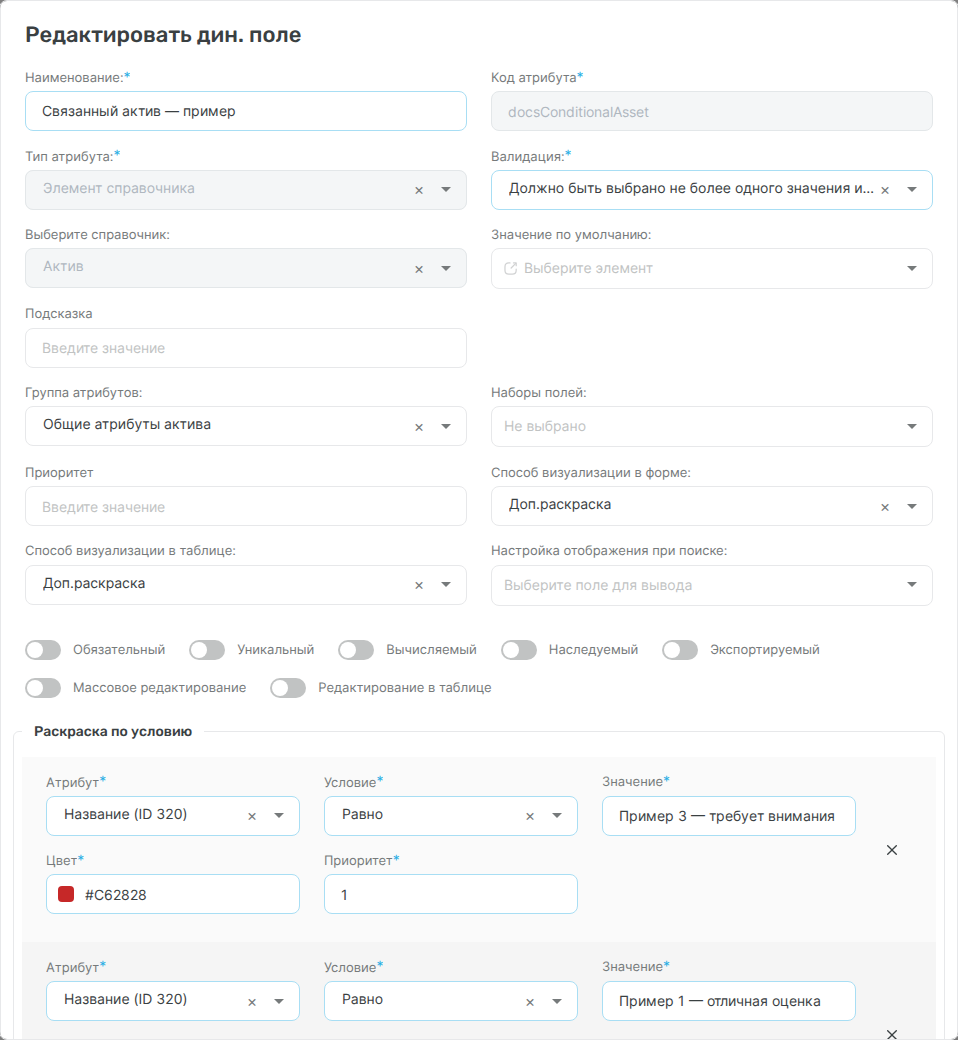

Рисунок 9 — Два независимых правила в блоке «Раскраска по условию».

Откройте объект нужного типа и выберите в поле актив «Пример 3 — требует внимания». Поле получит красную рамку и цветной фон.

Рисунок 10 — Результат применения условия на форме объекта.

При выборе актива «Пример 1 — отличная оценка» применяется зелёный цвет. Для «Пример 2 — хорошая оценка» ни одно из указанных условий не выполняется, поэтому дополнительная раскраска отсутствует. Названия в этом примере — учебные данные; в рабочей настройке выберите значимый для вашего процесса атрибут.

Например, для сигнала о накопившихся задачах выберите атрибут «Количество задач», условие «Больше», значение 1, красный цвет и приоритет 1. Сам атрибут «Количество задач» должен заранее существовать у выбранного актива и содержать актуальное число. Настройка раскраски не создаёт счётчик и не настраивает подсчёт задач.

6.4. Проверьте результат и приоритеты

1. Проверьте объект, для которого выполняется условие, и объект, для которого оно не выполняется.
2. Для таблицы сохраните выбранное значение в объекте, добавьте столбец в представление и обновите реестр. Убедитесь, что для таблицы выбран способ «Доп.раскраска».
3. Если изменилось значение проверяемого атрибута связанного объекта, заново откройте форму, чтобы проверить актуальную подсветку.
4. Задавайте правилам разные приоритеты и по возможности делайте условия взаимоисключающими. В версии 2.30.0.0 правила проверяются по возрастанию числового приоритета; цвет задаёт первое выполненное правило.

Если условная раскраска не отображается

Что проверить	Действие
Выбран обычный способ «Раскраска»	Переключите визуализацию на «Доп.раскраска» и настройте блок «Раскраска по условию».
Блок условий не появился	Сначала выберите «Доп.раскраска» именно в настройке визуализации в форме.
Условие внесено в «Настройки фильтрации»	Добавьте правило в отдельный блок «Раскраска по условию».
Проверяется не тот объект	Откройте объект, выбранный в поле, и проверьте значение его атрибута.
Поле пустое или правило не выполняется	Выберите объект, удовлетворяющий условию; проверьте оператор и значение сравнения.
Получается неожиданный цвет	Проверьте пересекающиеся условия и числовые приоритеты правил.
Нет цвета в таблице	Выберите «Доп.раскраска» для таблицы, сохраните объект и включите нужный столбец в представлении.
Отображаются старые настройки	Сохраните изменения атрибута и заново откройте форму или обновите реестр.

Если цвет из справочника не отображается

Что проверить	Что должно быть настроено
Код поля с цветом	Внутри динамического справочника есть поле с кодом color латиницей, в нижнем регистре, без пробелов.
Значение цвета	У выбранного элемента справочника заполнен и сохранён корректный HEX-код.
Тип поля «Оценка»	«Элемент справочника» со ссылкой именно на справочник, в котором настроен color.
Цвет есть только на форме	Включите «Раскраска» также в поле «Способ визуализации в таблице».
Цвет есть только в таблице	Включите «Раскраска» также в поле «Способ визуализации в форме».
Столбца нет в таблице	Добавьте «Оценку» в текущее представление через «Настройки таблицы».
Изменения не видны	Сохраните элемент справочника и настройки атрибута, затем заново откройте карточку или обновите реестр.

Если настройки верны, а цвет по-прежнему не отображается, передайте в поддержку версию системы, ссылку на пример объекта и снимки настроек поля color и атрибута «Оценка».
