2.11.1.1 Создание нового шаблона бизнес-процесса

Для создания нового шаблона бизнес-процесса необходимо нажать на кнопку "+ Процесс". Рисунок — Кнопка добавления нового процесса

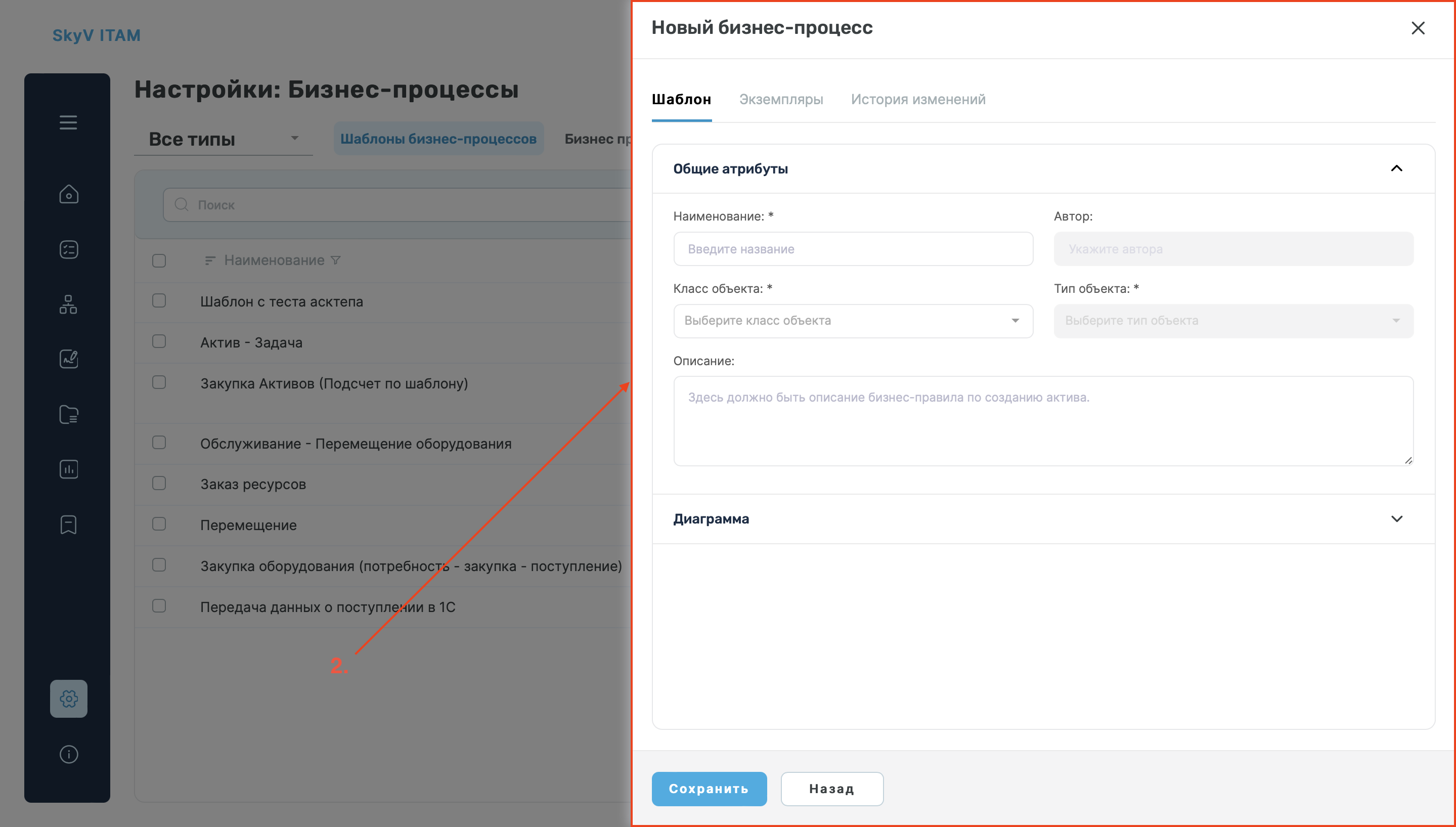

Откроется форма создания нового бизнес-процесса, в которой необходимо заполнить атрибуты. Атрибуты, обязательные для заполнения, отмеченные символом "*".

Рисунок — Форма добавления нового бизнес-процесса

На форме создания и редактирования бизнес-процесса присутствует пункт "Диаграмма", в котором можно построить соответствующую диграмму в нотации BPMN, нажав на кнопку "Создать".

Рисунок — Блок "Диграмма и кнопка ее создания

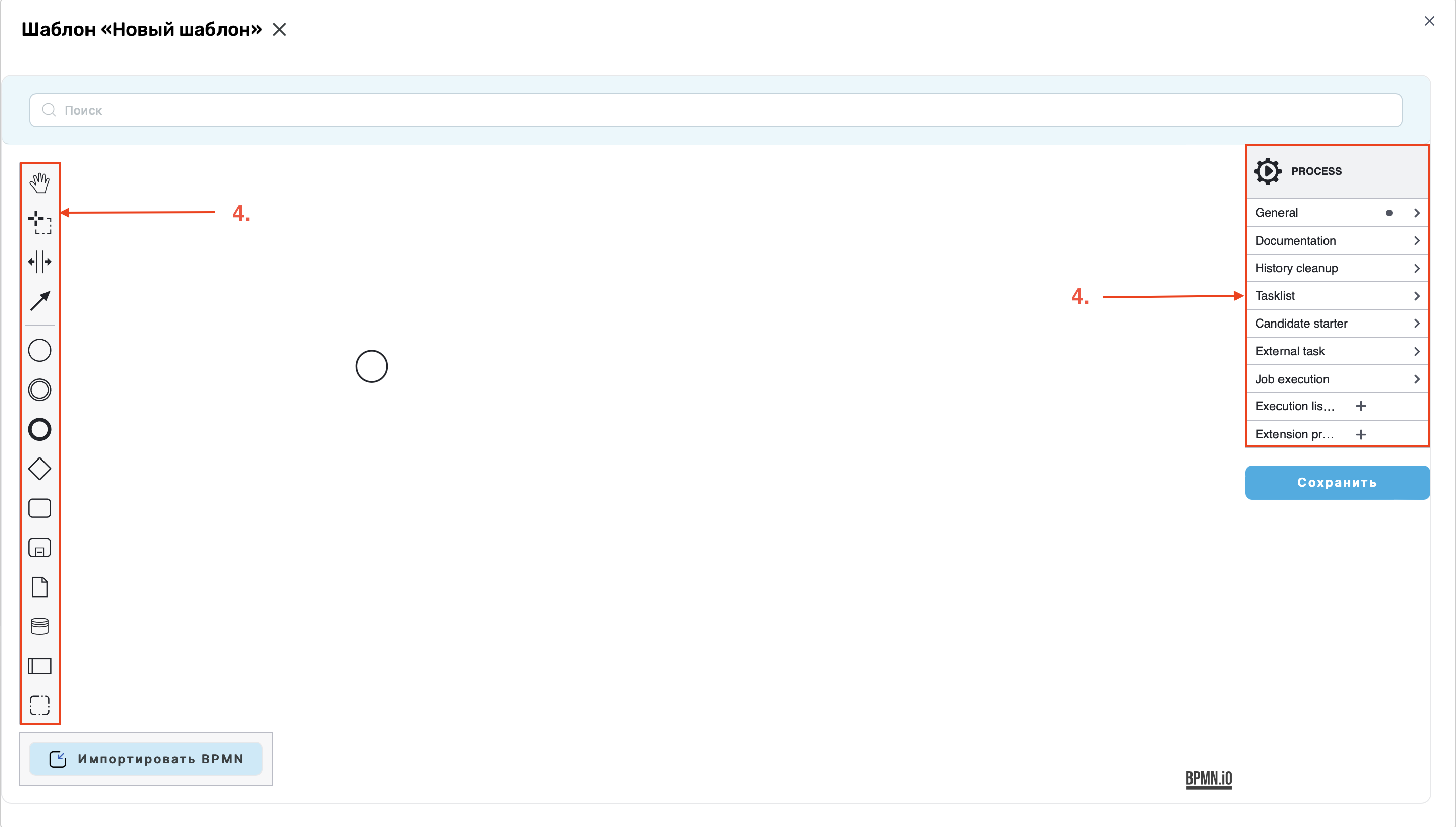

После нажатия на кнопку "Создать" откроется интерфейс создания новой диграммы, в котором есть панель артефактов, для построения самой диаграммы, находящаяся слева, и панель ввода параметров, находящаяся справа.

Рисунок — Элементы управления и создания диаграммы

Для создания бизнес-процессов существуют типовые действия, о них можно прочесть в этом разделе: Типовые Действия

Система позволяет импортировать уже готовую BPMN диаграмму.

Рисунок — Кнопка импорта BPMN диаграммы

После создания/импортирования диаграммы необходимо нажать на кнопку "Сохранить". Рисунок — Сохранение диаграммы

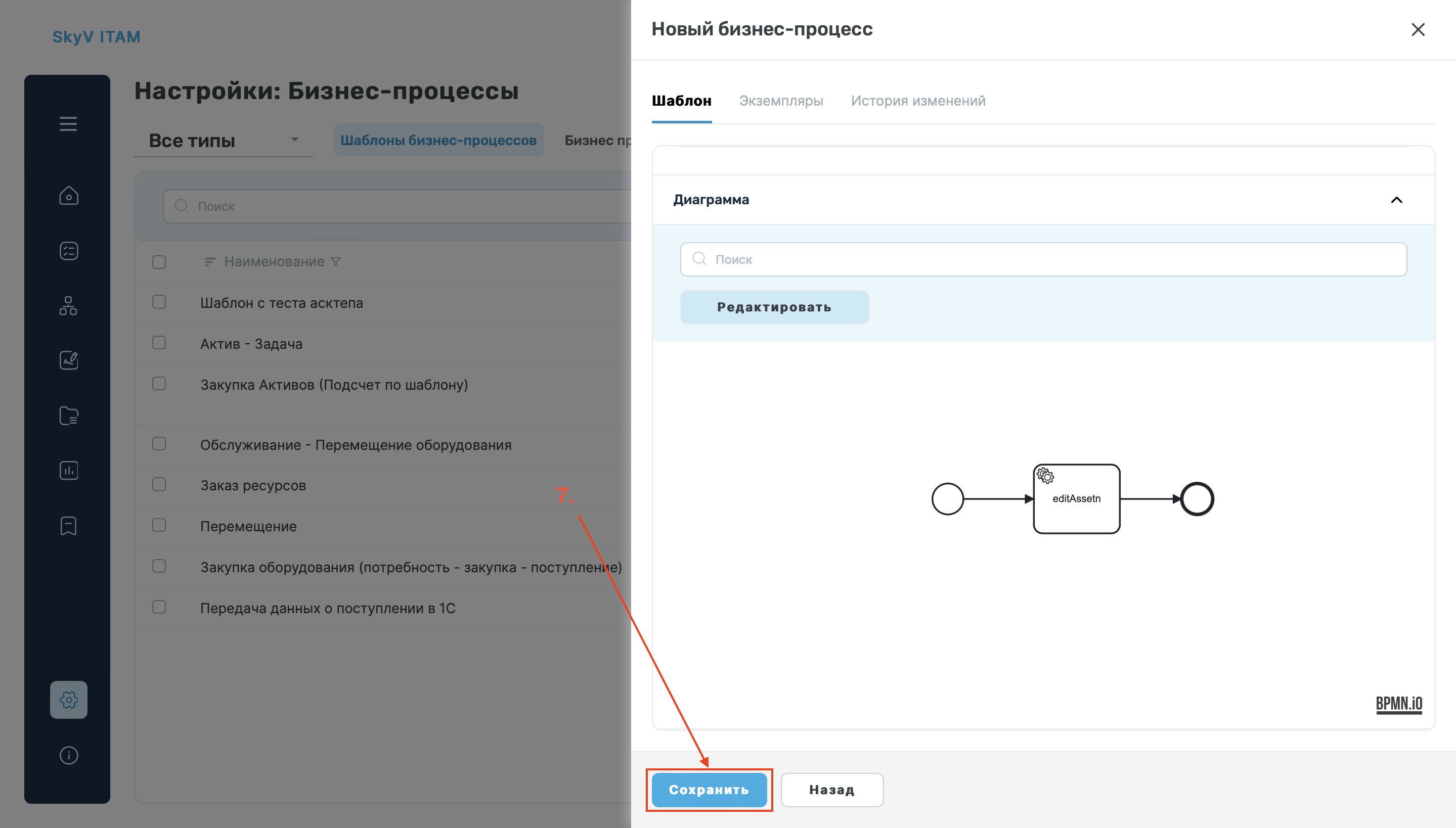

После завершения редактирования бизнес-процесса необходимо нажать кнопку "Сохранить" на форме создания бизнес-процесса. Рисунок — Сохранение бизнес-процесса

Если создание нового бизнес-процесса стало неактуальным, то можно выйти из формы, нажав кнопку "Назад" или нажав на "Крестик". Рисунок — Отказ от сохранения бизнес-процесса

Примечание

Чтобы бизнес-процесс был исполняемым, необходимо проставить чекбокс "Executable" во вкладке "General". Рисунок — Чекбокс Executable

Для этого необходимо нажать в любое пространство вне диаграммы, появятся настройки всего процесса.
