1.01.02.02 Виджет «Графики»

В виджете "Графики" отображаются визуальные представления значений экземпляров метрик в виде графиков за выбранный период и числовые значения в данный момент, выбранных или зафиксированных (см. Верхнее навигационное меню) объектов мониторинга. С помощью поиска в виджет можно добавлять новые объекты мониторинга, переводя переключатель в положение «Включен», и убирать, переводя переключатель в положение «Отключен». Чтобы зафиксировать необходимые объекты мониторинга для отображения, нужно нажать «Сохранить представление» (см. Верхнее навигационное меню).

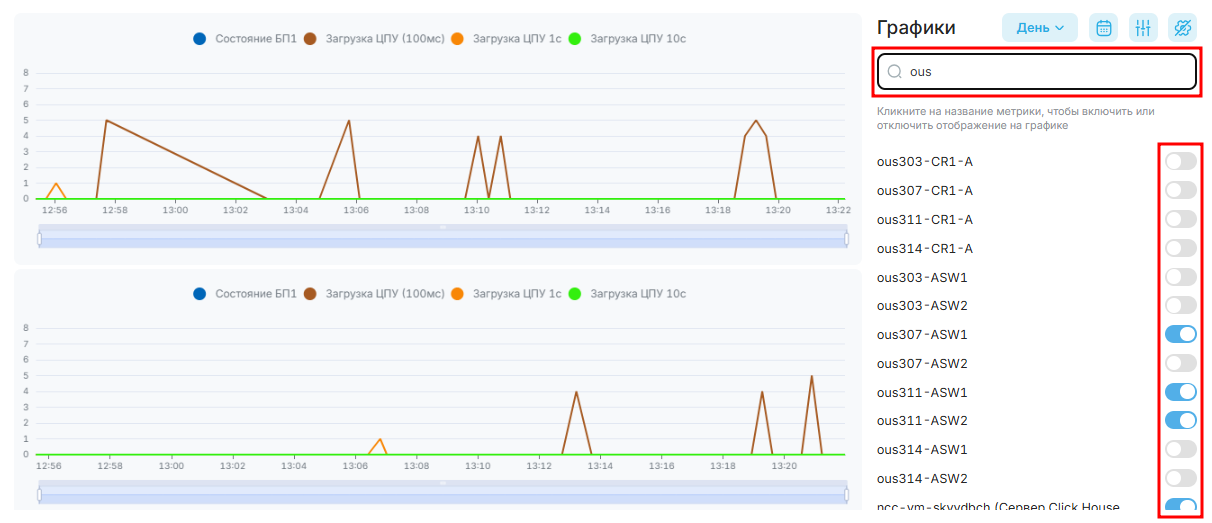

Рисунок- Виджет «Графики» - Поиск и включение/отключение отображения объектов мониторинга

При нажатии на кнопку откроется выпадающий список, в котором можно выбрать фиксированный интервал, за который будут отображены значения экземпляров метрик на графиках. По умолчанию интервал установлен на «День», его можно сменить на «Неделя» или «Месяц». Для более гибкой настройки интервала времени существует интерактивный календарь, который отображается при нажатии на кнопку . После выбора необходимых двух дат можно выбрать необходимое время, нажав на кнопку «Выбрать время» в интерактивном календаре.

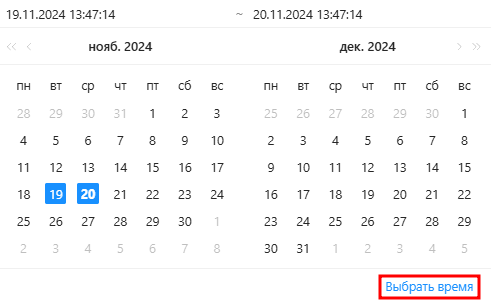

Рисунок- Интерактивный календарь

Где отобразится настройка времени для начальной и конечной дат в формате ч/м/с.

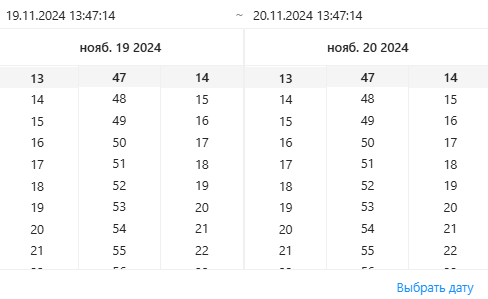

Рисунок- Интерактивный календарь - Выбор времени

При нажатии на кнопку отобразится выпадающий список с кнопкой «Пороговые значения», после нажатия на неё на графиках отобразятся пунктирные линии, которые будут соответствовать настроенным в системе пороговым значениям с присвоенными цветами.

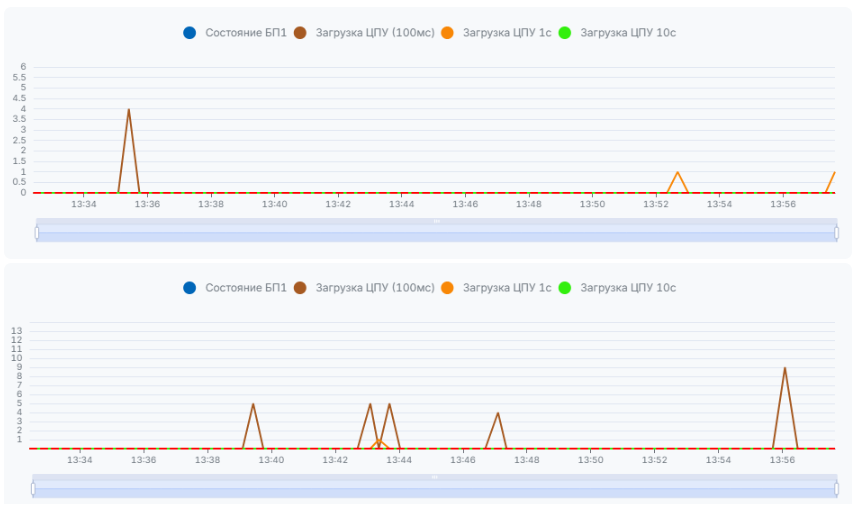

Рисунок- Виджет "Графики" - Пороговые значения

Настройка пороговых значений осуществляются пользователем с правами Администратора. При нажатии на кнопку скрывается панель настроек виджета «Графики», и визуальные представления значений экземпляров метрик раскрываются на всю ширину виджета.

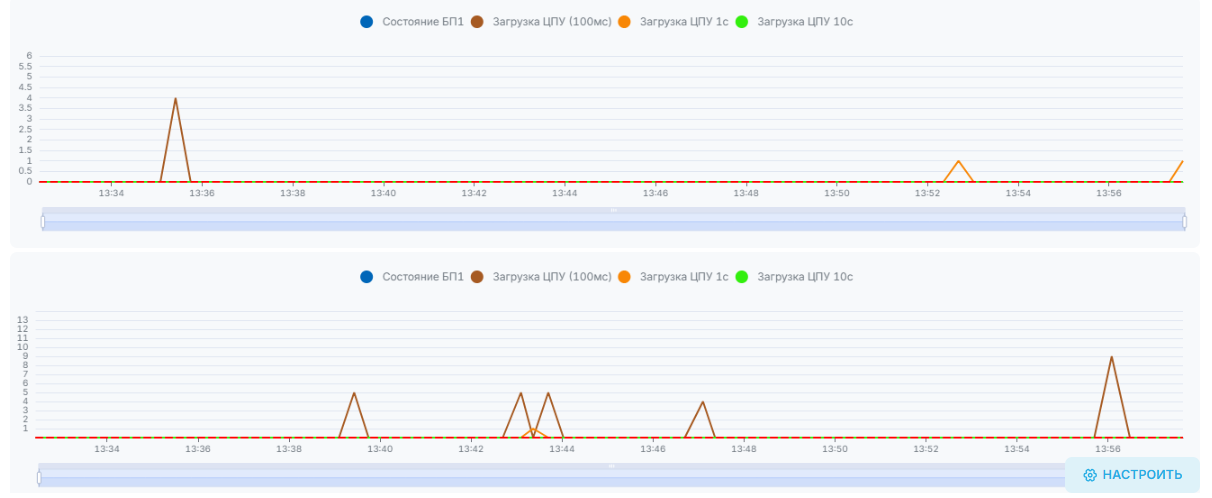

Рисунок- Виджет "Графики" на всю ширину

Чтобы вернуть отображение панели настроек виджета, необходимо нажать на кнопку .
