4.02 Архитектурная схема
Описание архитектуры
Система управления ИТ-активами SkyV ITAM реализована в микросервисной архитектуре. В качестве среды выполнения может выступать любая Docker-совместимая система (в т.ч. локально Docker, так и инфраструктура на базе Kubernetes или аналогичных).

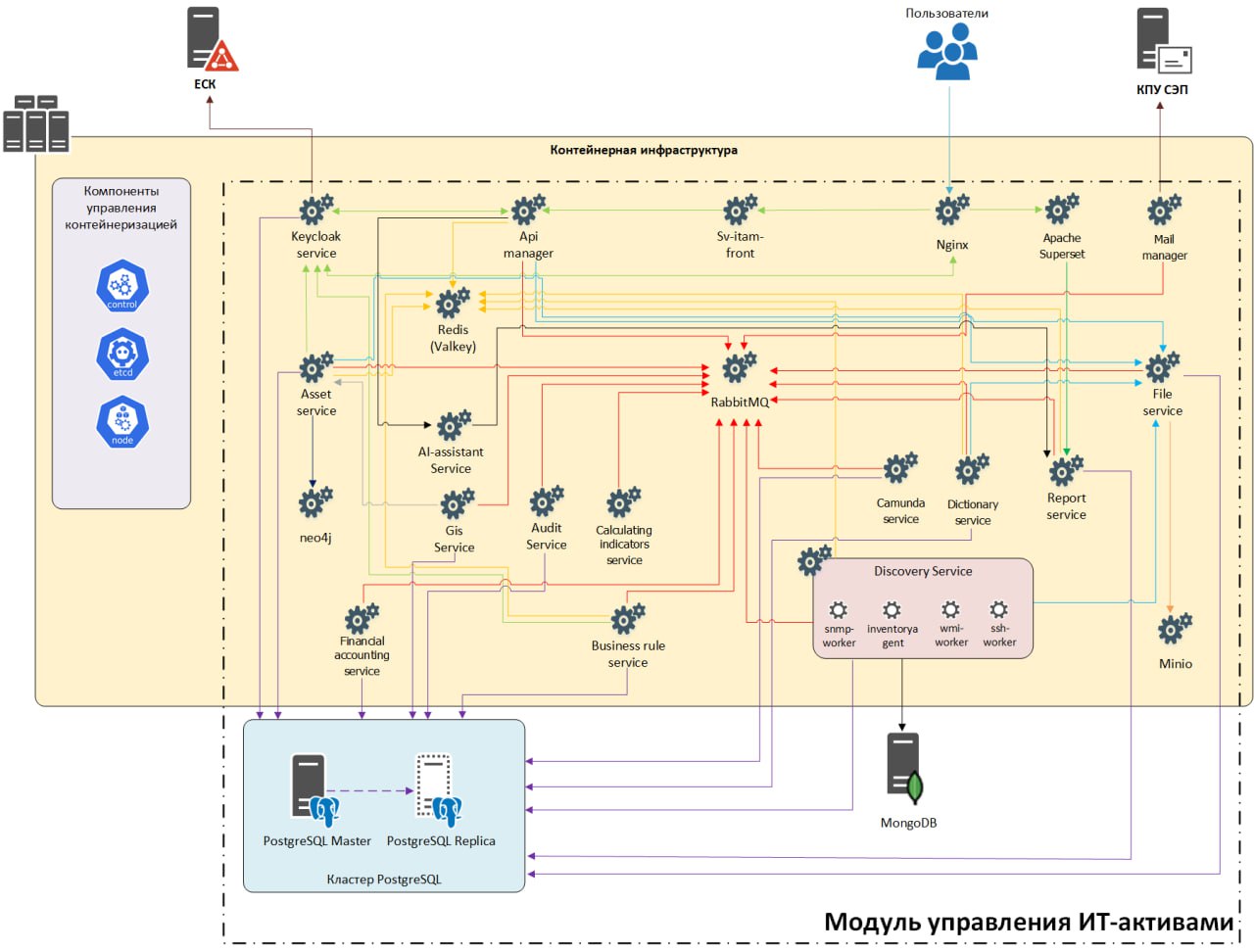

На следующей схеме приводится обобщенная архитектура типового развертывания SkyV ITAM в части состава модулей (при развертывании указанные сервисы могут реплицироваться и распределяться между различными уровнями, состав компонент может отличаться).
Архитектурная схема
Основные модули SkyV ITAM
| № | Наименование | Описание |
|---|---|---|
| 1 | Keyсloak service | Данный сервис используется в качестве IDM/IDP сервиса в проекте. |
| 2 | Api Manager | Сервис API принимает запросы от фронта и отправляет сообщения в RabbitMQ ожидая ответы сервисов. |
| 3 | Sv-itam-front | - Фронтенд портала (VueJS); - взаимодействие с бэкендом для получения данных; - отображение данных в UХ портала. |
| 4 | Nginx | Обратный прокси-сервер, развернутый в виде контейнера и обеспечивающий следующие функции: - публикацию ресурсов для доступа по протоколам HTTP и HTTPS для доступа пользователей и администраторов к компонентам ITAM; - доступ к сервису Apache Superset путем проксирования запросов пользователей и администраторов на сервер Apache Superset. |
| 5 | Apache Superset | Сервер Apache Superset - платформа для визуализации данных и аналитики бизнеса, которая позволяет пользователям создавать дашборды и отчеты на основе данных, имеющихся в БД сервера ITAM. |
| 6 | Asset Service | Cервис подписывается на события обменника asset.service в RabbitMQ и отправляет в ответ запрашиваемые данные в сервис ApiManager. |
| 7 | RabbitMQ | RabbitMQ – это брокер сообщений с открытым исходным кодом, который реализует протокол AMQP (Advanced Message Queuing Protocol). Применяется в системах для асинхронной интеграции, где требуется гибкая и надежная маршрутизация сообщений. |
| 8 | File Service | Сервис обработки запросов на работу с файловыми объектами. Хранилищем является объектное хранилище на базе открытого ПО Minio. |
| 9 | Neo4j | Графовая система управления базами данных с открытым исходным кодом, реализованная на Java. |
| 10 | Audit Service | Сервис AuditManager собирает сообщения по изменению всех сущностей и сохраняет их в БД. |
| 11 | Calculating indicators service | Сервис осуществляет расчет атрибутов активов по настроенным правилам расчета (общее количество связей и др.) |
| 12 | Camunda service | Сервис на базе opensource решения Camunda обеспечивает возможность настройки бизнес-процессов и последующего их исполнения системой. Используется для настройки логики взаимосвязанного дискаверинга различными агентами и настройки иной логики. |
| 13 | DictionaryService | Сервис обеспечивает ведение нормативно-справочной информации. |
| 14 | Report service | Сервис обеспечивает наполнение аналитической базы данных, а также формирование отчетов, печатных форм. |
| 15 | Business Rule service | Сервис обеспечивает возможность настройки событийных правил – в т.ч. отправка уведомлений, запуск бизнес-процессов по событию и др. |
| 16 | Кластер PostgreSQL | Хранилище данных, представленное в виде кластер PostgreSQL, собранного в виде активной и пассивной ноды. |
| 17 | MongoDB | Документоориентированная система управления базами данных, не требующая описания схемы таблиц. Служит для промежуточного хранения данных, получаемых от источников данных. |
| 18 | Worker Service | Сервис сбора данных с объектов с помощью протокола SSH, WMI или SNMP. |
| 19 | Discovery Service | Сервис осуществляет маппинг и преобразование данных, получаемых из интегрируемых системы. |
| 20 | Minio | Объектная система хранения, которую мы используем для хранения разных вложений, начания с почтовых писем, заканчивая файлами. |
| 21 | Valkey | База данных с открытым исходным кодом «ключ-значение» в памяти, используемая в качестве распределенного кэша и брокера сообщений с дополнительной долговечностью. |
| 22 | Financial Accounting Service | Сервис учета затрат хранит информацию обо всех финансовых операциях, возникающих в рамках процессов/задач по управлению ИТ-активами и услугами, а также производит на основании этих данных расчет финансовых показателей. |
| 23 | Mail Manager Service | Сервис необходим для работы с Почтовым Сервером. Для отправки email сообщений конечным пользователям. |
| 24 | Gis Service | Сервис осуществляет наполнение гео-базы валидными данными. |
| 24 | AI-Assistant Service | Сервис необходим для работы RAG-Ассистента, а также для обеспечения работы функционала нормализации данных при импорте |
| 25 | Inventory Agent | Агент Инвентаризации, входит в сервис воркеров, позволяет собирать информацию о физических и виртуальных машинах. |
